OS オーエス DH-530｜テレビ/ディスプレイ マルチ3面天吊金具｜43～48インチ対応 46kgまで搭載｜パイプ2本セット｜日本製
主な特長

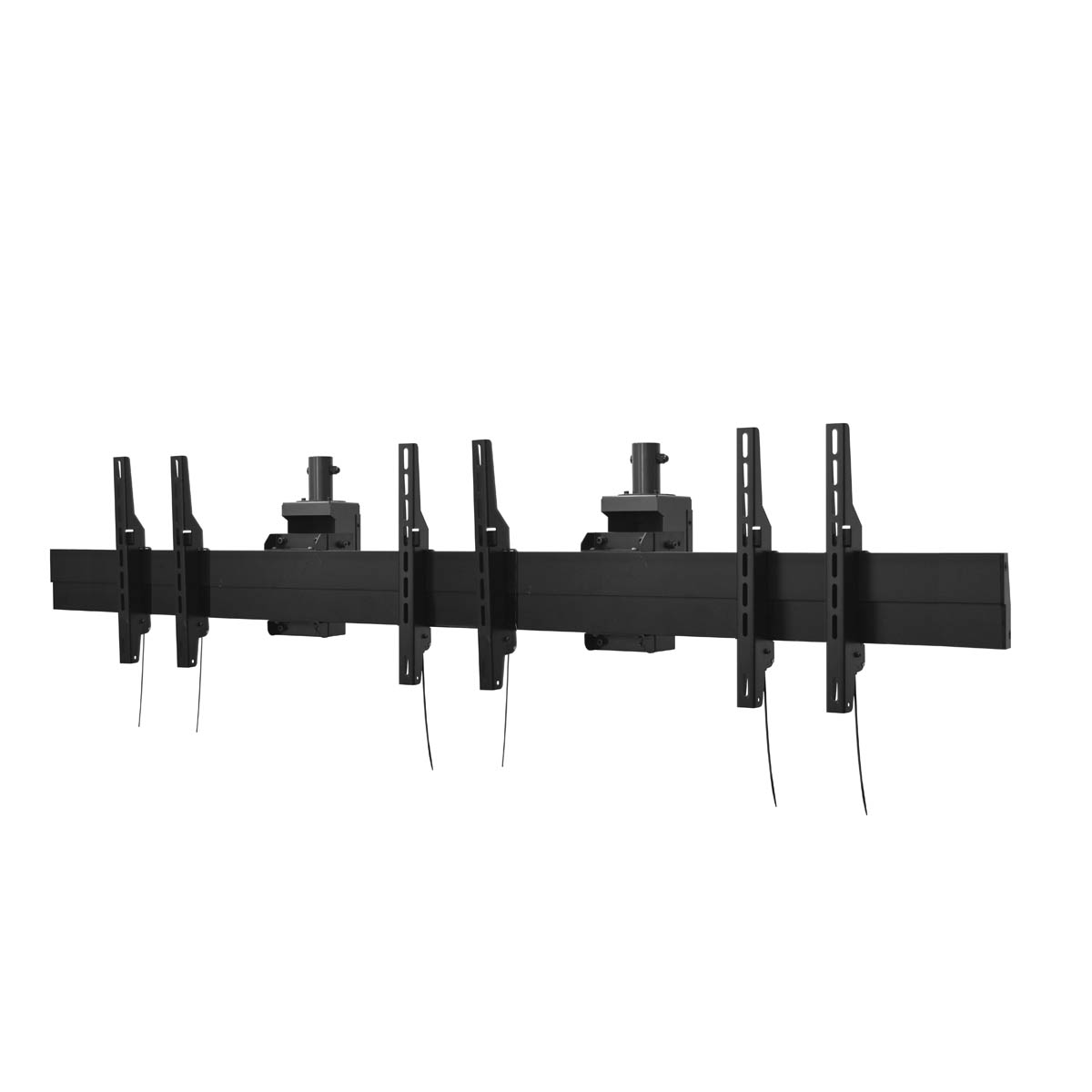

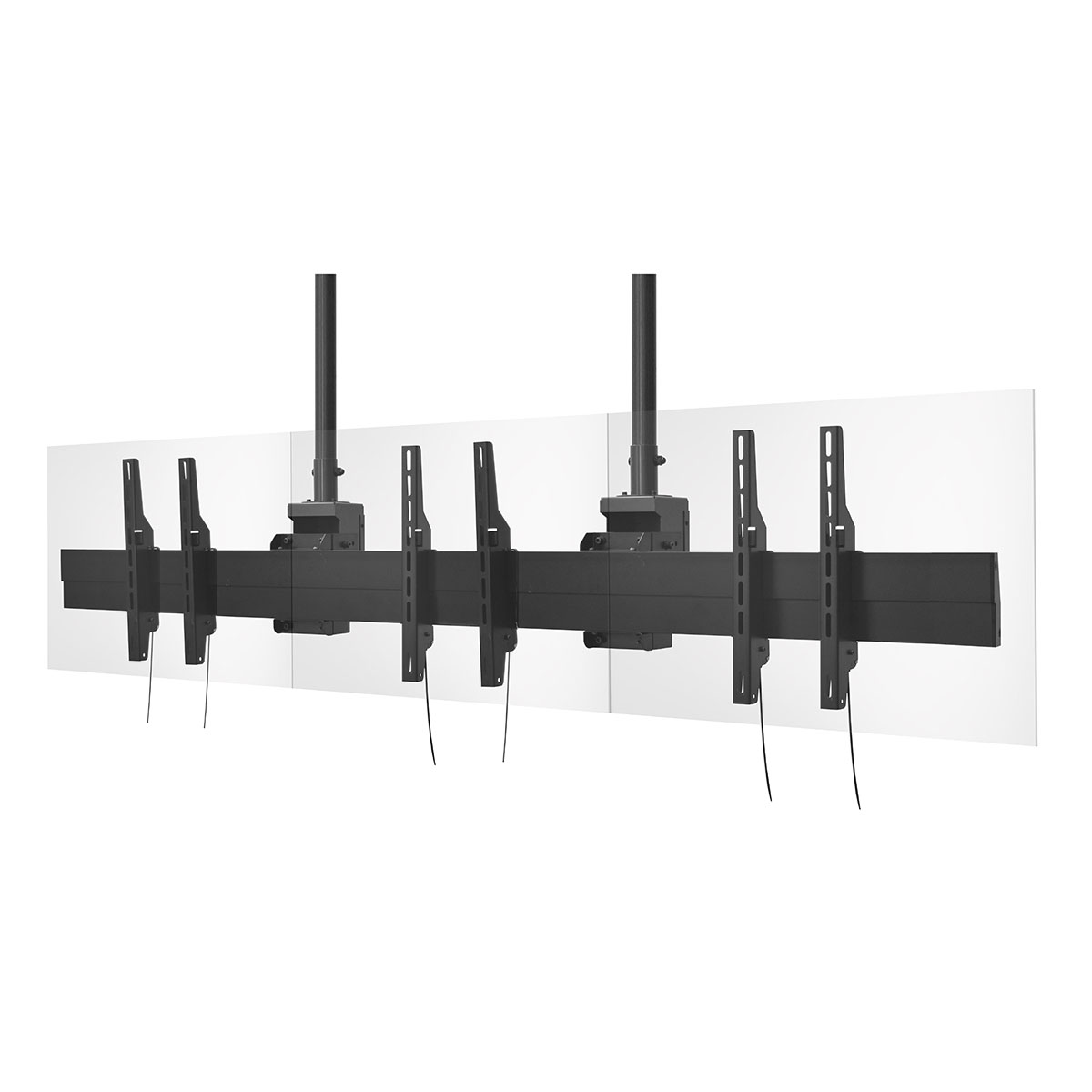

・ディスプレイ1面当たり46kgまで取り付け可能な3面マルチ天吊り金具。
・天吊り金具パイプ2本セット。（2点吊り仕様）
・軽量・デザイン性に優れたアルミフレームを採用。
・43型～48型までに適合、ディスプレイが仮定の段階での施工にも幅広く対応します。
・最大搭載質量46kg/1面まで対応。
・ディスプレイ取付はVESA規格で多くのディスプレイに対応。
・本体内にダブルコンセント付属。
・ディスプレイの配線をパイプ内に収めることができます。
・パイプ内にケーブル類を通線できることで外観に配慮。
パイプの種類について
本商品はスラブ取付版とパイプがセットになります。パイプの長さは下記の長さよりご選定頂けます。
| セット記号 | 組合せ パイプセット |
組合せ寸法 (mm) |
製品質量 (kg) |
|---|---|---|---|
| Aセット | TH-PA0400SK | 450～550 | 12.6 |
| Bセット | TH-PA0550SK | 550～700 | 13.0 |
| Cセット | TH-PA0700SK | 700～850 | 13.4 |
| Dセット | TH-PA0850SK | 850～1000 | 13.9 |
| Eセット | TH-PA1000SK | 1000～1150 | 14.3 |
| Fセット | TH-PA1150SK | 1150～1300 | 14.7 |
| Gセット | TH-PA1300SK | 1300～1450 | 15.1 |
| Hセット | TH-PA1450SK | 1450～1600 | 15.6 |
設置ガイド
設置・取扱説明書
動画付きのWEB取扱い説明書はこちら。
PDF図面ダウンロード
主な仕様
| ディスプレイ面数 | 3面 |
| 対応ディスプレイサイズ | 43～48型 |
| 天吊金具 本体個数 | 2本 |
| 最大搭載質量 | 138kg |
| アルミフレーム長（mm） | 2800 |

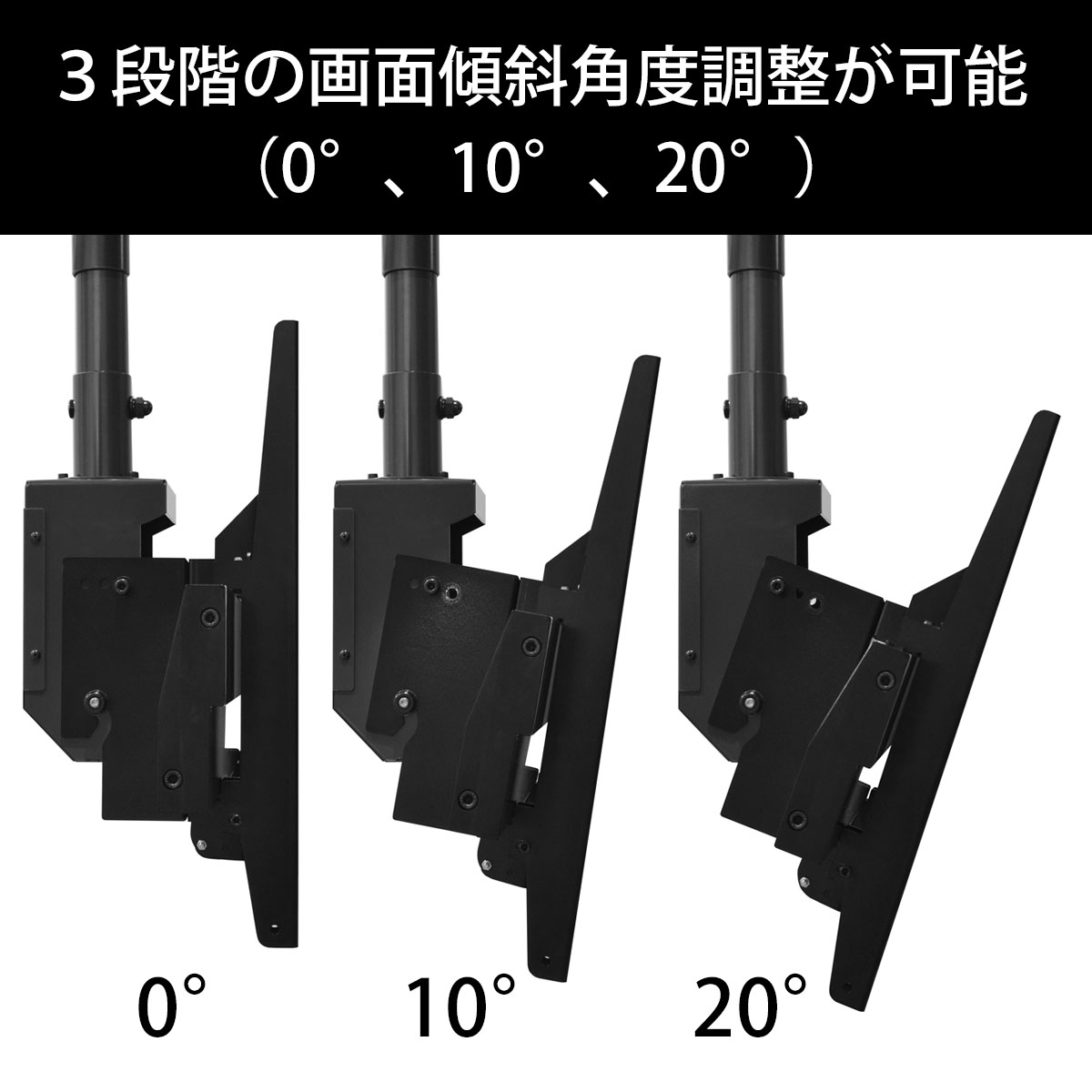

| 取付金具調整量 | チルト±1°、高さ±2ｍｍ、前後±2ｍｍ |
| 対応ねじピッチ | VESA200×100～400×400 |
| 外形寸法(mm) | W2812×H470×D243 |
| 製品質量（kg） | 26.1 |
スペックの詳細は下記の「仕様表PDF」をダウンロードしてください。※DH-530をご覧ください。
