Optoma ZU1300用交換レンズ ワイド短焦点レンズ BX-CAA01
Optoma ZU1300用交換レンズ ワイド短焦点レンズ BX-CAA01

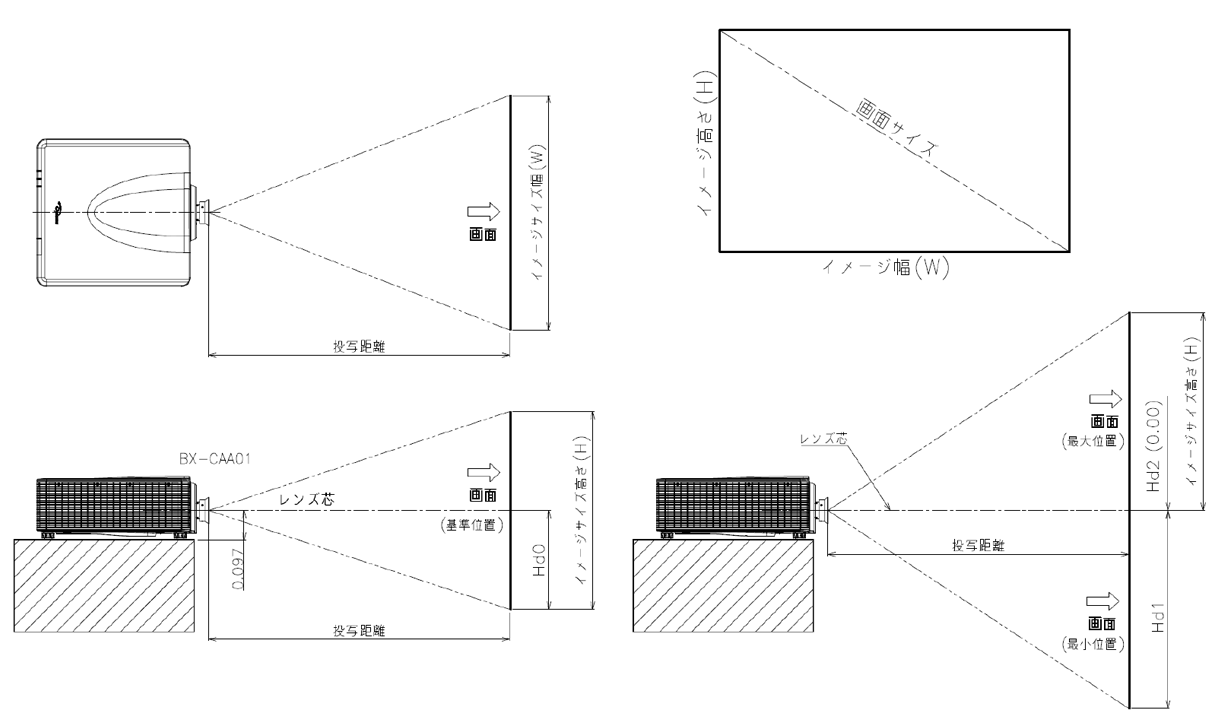

投写距離
短焦点レンズ BX-CAA01
画面サイズ(型) | イメージサイズ(m) | プロジェクターの距離(m) | オフセットHd(m)最短(ワイド)時 レンズ芯からイメージ下端 |
||||
---|---|---|---|---|---|---|---|
幅(W) | 高さ(H) | 最短 | 最長 | Hd0 | Hd1 | Hd2 | |
50 | 1.077 | 0.673 | 1.023 | 1.314 | -0.337 | -0.673 | 0.000 |
80 | 1.723 | 1.077 | 1.637 | 2.102 | -0.539 | -1.077 | 0.000 |
100 | 2.154 | 1.346 | 2.046 | 2.628 | -0.673 | -1.346 | 0.000 |
120 | 2.585 | 1.615 | 2.455 | 3.153 | -0.808 | -1.615 | 0.000 |
150 | 3.231 | 2.019 | 3.069 | 3.942 | -1.010 | -2.019 | 0.000 |
180 | 3.877 | 2.423 | 3.683 | 4.730 | -1.212 | -2.423 | 0.000 |
200 | 4.308 | 2.692 | 4.092 | 5.256 | -1.346 | -2.692 | 0.000 |
220 | 4.739 | 2.962 | 4.502 | 5.781 | -1.481 | -2.962 | 0.000 |
250 | 5.385 | 3.365 | 5.116 | 6.569 | -1.683 | -3.365 | 0.000 |
280 | 6.031 | 3.769 | 5.729 | 7.358 | -1.885 | -3.769 | 0.000 |
300 | 6.462 | 4.039 | 6.139 | 7.883 | -2.020 | -4.039 | 0.000 |
320 | 6.893 | 4.308 | 6.548 | 8.409 | -2.154 | -4.308 | 0.000 |
350 | 7.539 | 4.712 | 7.162 | 9.197 | -2.356 | -4.712 | 0.000 |
380 | 8.185 | 5.116 | 7.776 | 9.986 | -2.558 | -5.116 | 0.000 |
400 | 8.616 | 5.385 | 8.185 | 10.511 | -2.693 | -5.385 | 0.000 |
420 | 9.046 | 5.654 | 8.594 | 11.037 | -2.827 | -5.654 | 0.000 |
450 | 9.693 | 6.058 | 9.208 | 11.825 | -3.029 | -6.058 | 0.000 |
480 | 10.339 | 6.462 | 9.822 | 12.613 | -3.231 | -6.462 | 0.000 |
500 | 10.770 | 6.731 | 10.231 | 13.139 | -3.366 | -6.731 | 0.000 |
