Optoma ZU1300用交換レンズ 超長焦点レンズ BX-CTA13
Optoma ZU1300用交換レンズ 超長焦点レンズ BX-CTA13
商品記号：optoma_zu1300_bxcta13

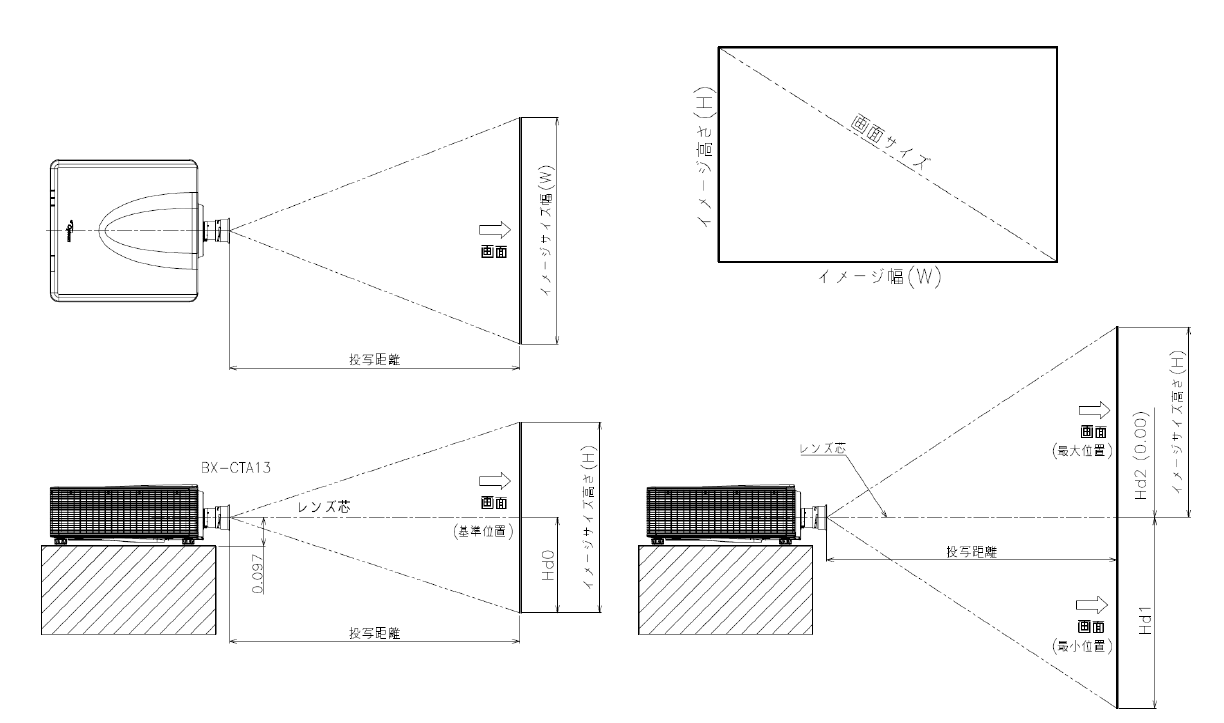

投写距離
超長焦点レンズ BX-CTA13
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m) | オフセットHd（m）最短（ワイド）時 レンズ芯からイメージ下端 |
||||
|---|---|---|---|---|---|---|---|
| 幅（W） | 高さ（H） | 最短 | 最長 | Hd0 | Hd1 | Hd2 | |
| 50 | 1.077 | 0.673 | 3.123 | 5.923 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 4.997 | 9.477 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 6.246 | 11.847 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 7.496 | 14.216 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 9.370 | 17.770 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 11.243 | 21.324 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 12.493 | 23.693 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 13.742 | 26.062 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 15.616 | 29.616 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 17.490 | 33.170 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 18.739 | 35.540 | -2.019 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 19.988 | 37.909 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 21.862 | 41.463 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 23.736 | 45.017 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 24.985 | 47.386 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 26.235 | 49.755 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 28.109 | 53.309 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 29.983 | 56.863 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 31.232 | 59.233 | -3.366 | -6.731 | 0.000 |
