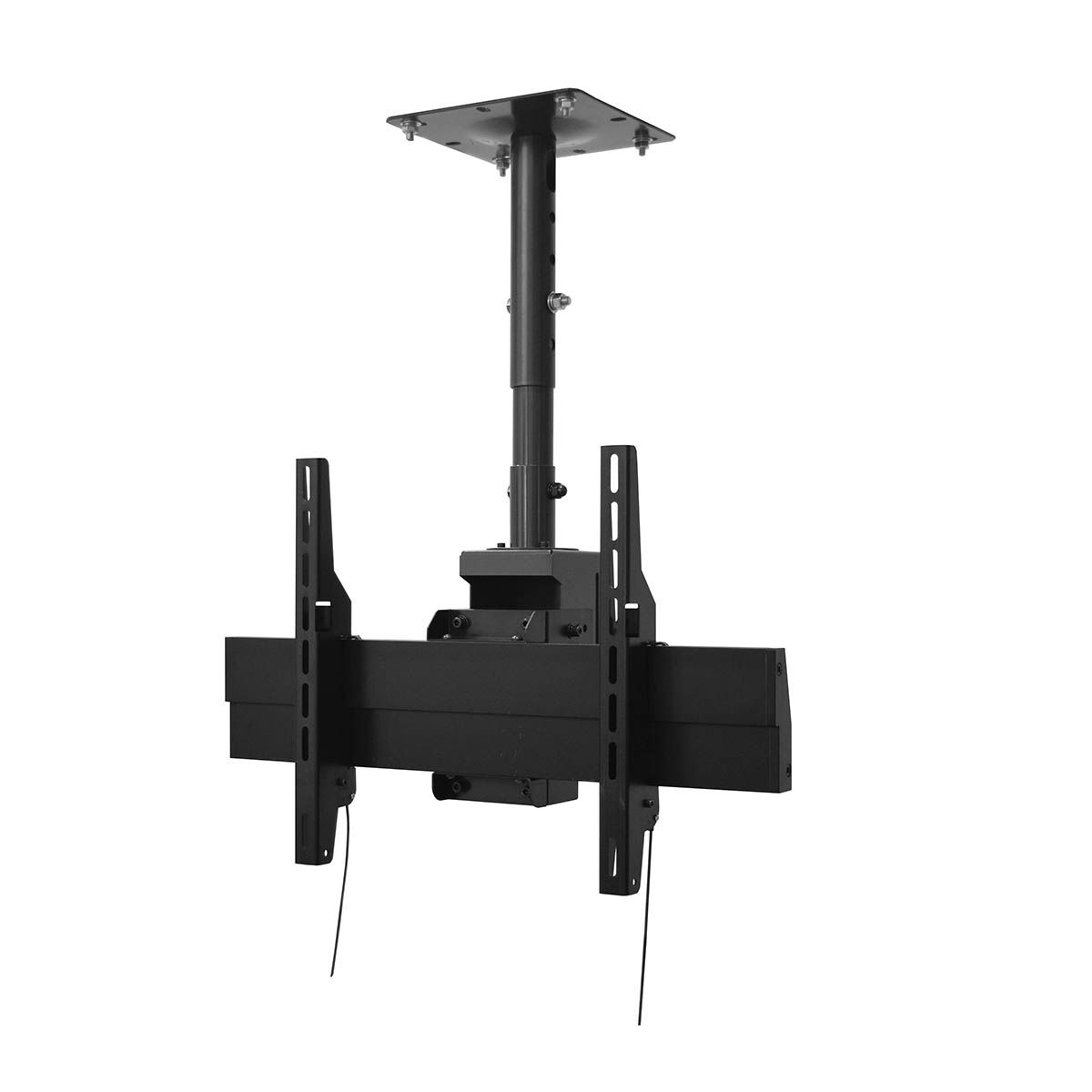

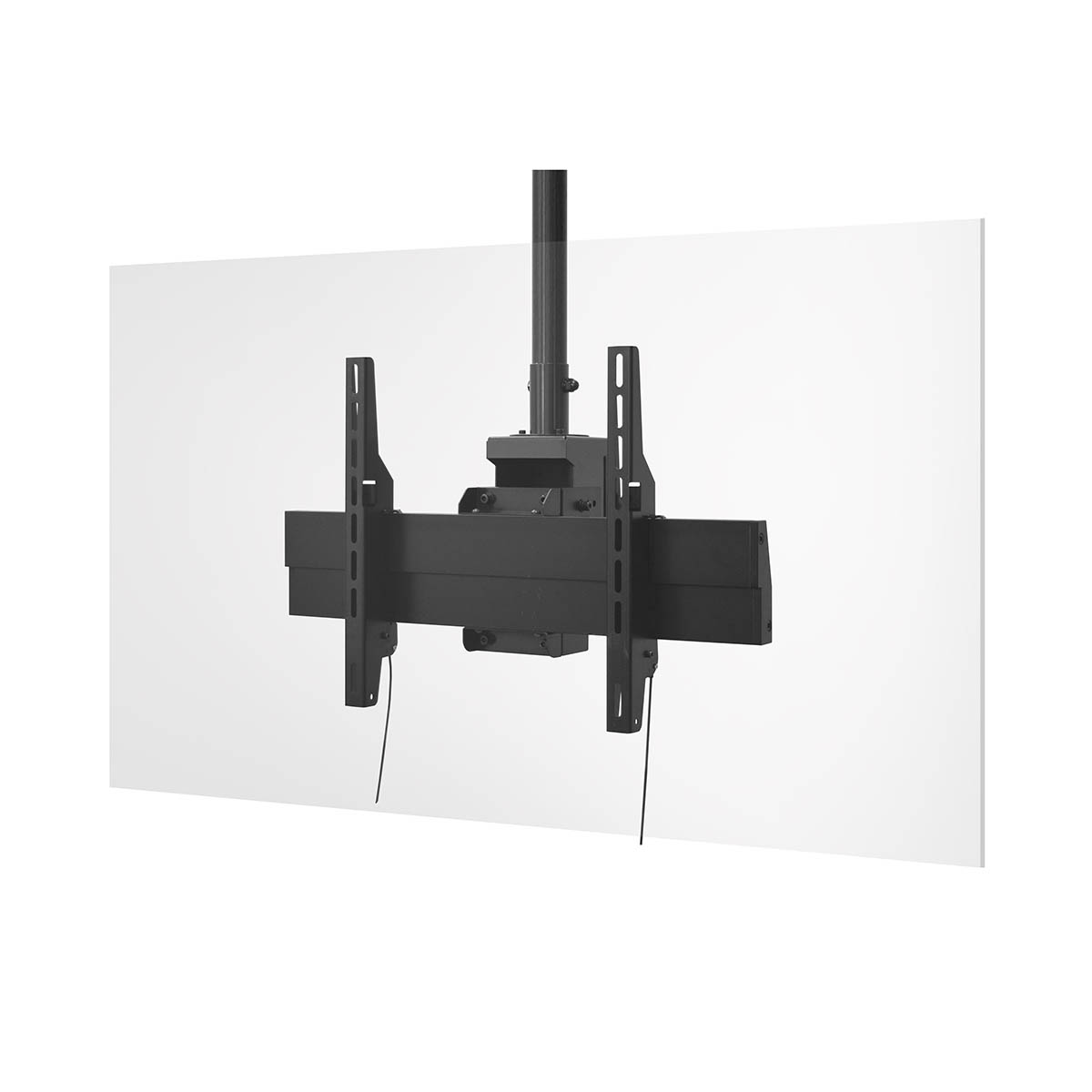

テレビ/ディスプレイ天吊金具パイプセット DH-510 43~65型 70kgまで搭載|オーエス製
テレビ/ディスプレイ天吊金具パイプセット DH-510 43~65型 70kgまで搭載|オーエス製
主な特長
・軽量・デザイン性に優れたアルミフレームを採用。
・43型~65型までに適合、ディスプレイが仮定の段階での施工にも幅広く対応します。
・最大搭載質量70kgまで対応。
・ディスプレイ取付はVESA規格で多くのディスプレイに対応。
・本体内にダブルコンセント付属。
・ディスプレイの配線をパイプ内に収めることができます。
・パイプ内にケーブル類を通線できることで外観に配慮。
・設置後に天吊金具本体を360°回転可能。
パイプの種類について
本商品はスラブ取付版とパイプがセットになります。パイプの長さは下記の長さよりご選定頂けます。

セット記号 | 組合せ パイプセット |
組合せ寸法 (mm) |
製品質量 (kg) |
---|---|---|---|
Aセット | TH-PA0400SK | 450~550 | 12.6 |
Bセット | TH-PA0550SK | 550~700 | 13.0 |
Cセット | TH-PA0700SK | 700~850 | 13.4 |
Dセット | TH-PA0850SK | 850~1000 | 13.9 |
Eセット | TH-PA1000SK | 1000~1150 | 14.3 |
Fセット | TH-PA1150SK | 1150~1300 | 14.7 |
Gセット | TH-PA1300SK | 1300~1450 | 15.1 |
Hセット | TH-PA1450SK | 1450~1600 | 15.6 |
設置ガイド
設置・取扱説明書
動画付きのWEB取扱い説明書はこちら。
PDF図面ダウンロード
仕様表
スペックの詳細は下記の「仕様表PDF」をダウンロードしてください。※DH-510をご覧ください。
